Hệ thống khí nén trong dây chuyền tự động đóng vai trò tạo lực và điều khiển các cơ cấu chấp hành như xilanh, tay gắp và van điều khiển. Đây là giải pháp được sử dụng rộng rãi trong các ngành điện tử, thực phẩm, ô tô và cơ khí nhờ tốc độ đáp ứng nhanh, chi phí vận hành thấp và độ tin cậy cao. Bài viết sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế của khí nén trong các dây chuyền sản xuất hiện đại.
Hệ thống khí nén trong dây chuyền tự động là gì?
Hệ thống khí nén là tập hợp các thiết bị tạo, xử lý, phân phối và sử dụng khí nén để tạo ra chuyển động cơ học hoặc điều khiển tự động.
Trong các nhà máy hiện đại, khí nén được ví như “cơ bắp” của dây chuyền sản xuất. Năng lượng điện được chuyển đổi thành áp suất khí nén thông qua máy nén khí, sau đó được phân phối đến các cơ cấu như xilanh khí nén, tay gắp khí nén, động cơ khí nén và các cụm van điều khiển.
Khí nén được ứng dụng phổ biến trong các dây chuyền đóng gói, lắp ráp, vận chuyển và sản xuất tự động nhờ khả năng vận hành liên tục với độ an toàn cao.
Cấu tạo của hệ thống khí nén trong dây chuyền tự động
Một hệ thống khí nén tiêu chuẩn gồm ba nhóm chính: khối nguồn, khối điều khiển và khối chấp hành.
Khối nguồn tạo và xử lý khí nén
Khối nguồn có nhiệm vụ tạo ra khí nén sạch với áp suất ổn định để cung cấp cho toàn bộ dây chuyền.
Các thành phần chính bao gồm:
- Máy nén khí
- Bình tích áp
- Cụm FRL (Filter – Regulator – Lubricator)
- Đồng hồ áp suất
- Van an toàn
Máy nén khí

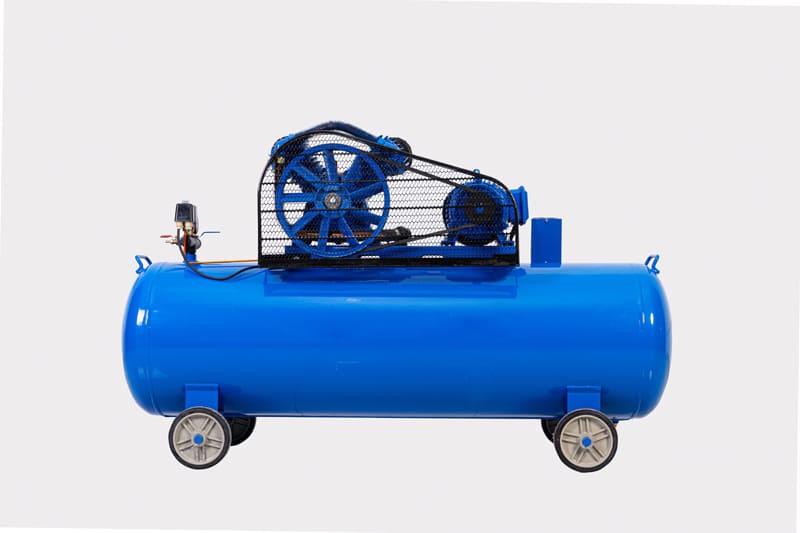

Máy nén khí hút không khí từ môi trường và nén lên mức áp suất làm việc. Trong các dây chuyền công nghiệp, áp suất phổ biến nằm trong khoảng:
| Thông số | Giá trị |
| Áp suất làm việc | 6 – 10 bar |
| Áp suất phổ biến | 7 – 8 bar |
| Nhiệt độ môi trường | 5 – 45°C |
Máy nén khí trục vít thường được lựa chọn cho dây chuyền tự động do khả năng hoạt động liên tục 24/7.
Bình chứa khí nén
Bình tích áp giúp ổn định áp suất và giảm số lần khởi động máy nén khí.
Ngoài chức năng lưu trữ năng lượng khí nén, bình chứa còn giúp tách nước ngưng tụ và hạn chế dao động áp suất trong hệ thống.
Cụm FRL (Filter – Regulator – Lubricator)
FRL là cụm thiết bị không thể thiếu nhằm đảm bảo chất lượng khí nén.
Bao gồm:
- Filter: Lọc bụi và tách nước.
- Regulator: Điều chỉnh áp suất.
- Lubricator: Cấp dầu bôi trơn cho thiết bị khí nén.
Theo tiêu chuẩn ISO, chất lượng khí nén ảnh hưởng trực tiếp đến tuổi thọ van, xilanh và cảm biến trong hệ thống.
Khối điều khiển khí nén hoạt động như thế nào?
Khối điều khiển quyết định thời điểm và hướng di chuyển của các cơ cấu chấp hành.
Đây là bộ phận kết nối giữa bộ điều khiển PLC và thiết bị thực thi.
Van đảo chiều
Van đảo chiều có nhiệm vụ thay đổi hướng dòng khí.
Các loại phổ biến gồm:
- Van 3/2
- Van 5/2
- Van 5/3
Khi nhận tín hiệu từ PLC, van sẽ đóng hoặc mở các cổng khí tương ứng để điều khiển hành trình tiến hoặc lùi của xilanh.
Van tiết lưu
Van tiết lưu được sử dụng để điều chỉnh lưu lượng khí nén.
Nhờ đó có thể:
- Kiểm soát tốc độ xilanh.
- Giảm rung động cơ cấu.
- Tăng độ chính xác khi thao tác.
Trong các dây chuyền lắp ráp điện tử, tốc độ di chuyển của tay gắp thường được tinh chỉnh thông qua van tiết lưu để tránh làm hỏng linh kiện.
Cảm biến và PLC
PLC và cảm biến là “bộ não” điều khiển hệ thống khí nén hiện đại.
Các loại cảm biến thường gặp:
- Cảm biến quang
- Cảm biến từ
- Cảm biến tiệm cận
- Công tắc hành trình
PLC xử lý tín hiệu từ cảm biến và phát lệnh đến các van điện từ để thực hiện chu trình tự động hóa.
Khối chấp hành trong hệ thống khí nén
Khối chấp hành là nơi chuyển đổi áp lực khí thành chuyển động cơ học thực tế.
Đây là bộ phận trực tiếp tác động lên sản phẩm hoặc vật liệu trong dây chuyền.
Xilanh khí nén
Xilanh khí nén là thiết bị được sử dụng phổ biến nhất.
Các loại thông dụng:
- Xilanh tác động đơn
- Xilanh tác động kép
- Xilanh dẫn hướng
- Xilanh không trục
Lực sinh ra được tính theo công thức:
F = P × A
Trong đó:
- F: Lực đẩy (N)
- P: Áp suất (Pa)
- A: Diện tích piston (m²)
Tay gắp khí nén (Gripper)
Tay gắp khí nén được sử dụng để:
- Kẹp sản phẩm.
- Gắp linh kiện.
- Phân loại hàng hóa.
- Cấp liệu tự động.
Trong các dây chuyền điện tử và robot công nghiệp, gripper khí nén thường kết hợp với camera vision để tăng độ chính xác.
Động cơ khí nén
Động cơ khí nén có thể tạo chuyển động quay liên tục.
Ứng dụng phổ biến:
- Máy siết vít tự động.
- Hệ thống xoay sản phẩm.
- Máy đánh bóng công nghiệp.
Nguyên lý hoạt động của hệ thống khí nén
Hệ thống khí nén hoạt động theo chu trình tạo khí – xử lý khí – điều khiển – chấp hành.
Quá trình vận hành diễn ra theo các bước:
Bước 1: Tạo khí nén
Máy nén khí hút không khí từ môi trường và nén đến áp suất yêu cầu.
Khí sau khi nén được lưu trữ trong bình tích áp để duy trì nguồn cung ổn định.
Bước 2: Xử lý khí
Khí nén đi qua cụm FRL để:
- Loại bỏ bụi.
- Tách hơi nước.
- Điều chỉnh áp suất.
- Bôi trơn thiết bị.
Khí sạch giúp tăng tuổi thọ của van điện từ và xilanh.
Bước 3: Phân phối khí
Khí nén được dẫn qua mạng lưới đường ống đến các vị trí làm việc trên dây chuyền.
Các van điện từ nhận tín hiệu từ PLC để điều khiển hướng dòng khí.
Bước 4: Sinh công
Khí nén đi vào buồng xilanh tạo áp lực lên piston.
Piston di chuyển tạo ra:
- Chuyển động đẩy.
- Chuyển động kéo.
- Nâng hạ.
- Kẹp giữ sản phẩm.
Sau khi hoàn thành chu trình, khí được xả ra môi trường qua van xả.
Ưu điểm của hệ thống khí nén trong tự động hóa
Khí nén vẫn là giải pháp truyền động được sử dụng rộng rãi trong nhiều nhà máy nhờ tính kinh tế và độ tin cậy cao.
Ưu điểm
- Tốc độ phản hồi nhanh.
- Kết cấu đơn giản.
- Chi phí bảo trì thấp.
- Dễ tích hợp PLC và SCADA.
- An toàn trong môi trường cháy nổ.
- Hoạt động ổn định liên tục.
Nhược điểm
- Lực sinh công thấp hơn thủy lực.
- Hiệu suất năng lượng thấp hơn động cơ điện.
- Rò rỉ khí làm tăng chi phí vận hành.
- Tiếng ồn từ máy nén khí.
Ứng dụng của khí nén trong dây chuyền tự động
Khí nén xuất hiện trong hầu hết các dây chuyền sản xuất hiện đại nhờ khả năng tự động hóa linh hoạt.
Một số ứng dụng tiêu biểu:
| Ngành | Ứng dụng |
| Thực phẩm | Đóng gói, chiết rót |
| Điện tử | Lắp ráp linh kiện |
| Ô tô | Hàn, gá lắp |
| Dược phẩm | Cấp liệu, đóng gói |
| Logistics | Phân loại hàng hóa |
| Cơ khí | Kẹp giữ và vận chuyển |
Các dây chuyền sản xuất, lắp ráp, đóng gói và vận chuyển hiện đại thường kết hợp khí nén với PLC, SCADA, robot công nghiệp và băng tải nhằm nâng cao năng suất và xây dựng mô hình nhà máy thông minh.
FAQ – Câu hỏi thường gặp
Hệ thống khí nén thường sử dụng áp suất bao nhiêu?
Phần lớn dây chuyền công nghiệp vận hành ở mức từ 6 đến 8 bar. Một số ứng dụng đặc biệt có thể sử dụng áp suất tới 10 bar để tạo lực lớn hơn cho cơ cấu chấp hành.
Vì sao cần cụm FRL trong hệ thống khí nén?
FRL giúp loại bỏ bụi, nước và điều chỉnh áp suất phù hợp. Khí nén sạch giúp tăng tuổi thọ van điện từ, xilanh và giảm nguy cơ hỏng hóc thiết bị.
Khí nén hay thủy lực phù hợp hơn cho dây chuyền tự động?
Khí nén phù hợp với các ứng dụng tốc độ cao và tải trọng vừa phải. Thủy lực phù hợp khi cần lực lớn như máy ép hoặc thiết bị nâng hạ tải nặng.
Xilanh khí nén có tuổi thọ bao lâu?
Nếu khí nén đạt tiêu chuẩn và được bảo trì định kỳ, xilanh có thể hoạt động từ 10 đến 30 triệu chu kỳ tùy điều kiện vận hành thực tế.
PLC điều khiển hệ thống khí nén như thế nào?
PLC nhận tín hiệu từ cảm biến, xử lý logic điều khiển và xuất tín hiệu tới van điện từ. Van sẽ điều hướng dòng khí để điều khiển các cơ cấu như xilanh và tay gắp hoạt động chính xác theo chương trình.
Làm sao giảm tiêu hao năng lượng của hệ thống khí nén?
Doanh nghiệp nên kiểm tra rò rỉ khí định kỳ, sử dụng biến tần cho máy nén khí, tối ưu áp suất làm việc và bảo dưỡng cụm FRL thường xuyên để nâng cao hiệu suất vận hành.
